鐳爍光電三維五軸充氣柜激光焊接設備是一種高精度、自動化的充氣柜專用焊接裝備，它主要用于電力行業中充氣柜的金屬殼體焊接。該設備結合了五軸聯動數控技術與激光焊接技術，能夠高效完成復雜三維曲面結構的焊接，滿足充氣柜對氣密性、強度及外觀的高標準要求。

一、設備組成部分

1、激光發生器：通常采用光纖激光器（如IPG），功率范圍2-6kW，具備高能量密度和穩定輸出，適用于不銹鋼、鋁合金等材料。

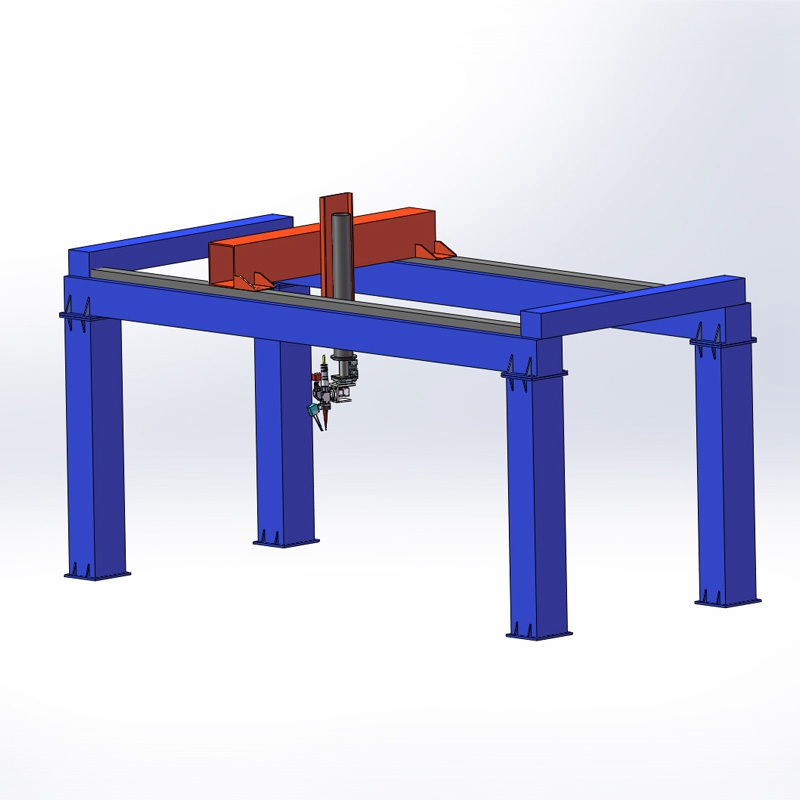

2、五軸運動系統：

直線軸（X/Y/Z）：控制激光頭的三維空間移動，精度可達±0.02mm。

旋轉軸（A/C軸）：實現工件傾斜、旋轉，完成復雜角度焊縫。

3、專用夾具與轉臺：針對充氣柜殼體定制，支持多工位切換，兼容不同尺寸工件。

4、實時焊縫跟蹤系統：通過鐳爍光電自研的視覺傳感器修正路徑偏差，確保焊縫一致性。

5、保護氣體系統：采用氬氣/氮?dú)獗Ｗo(hù)，防止焊接氧化，提升焊接質量。

二、設備核心技術及優勢

三維五軸充氣柜激光焊接設備采用五軸聯動插補算法，可以實現復雜軌跡平滑運動，避免抖動。針對不同材料預設參數，確保焊接質量。

三維五軸充氣柜激光焊接設備主要有以下幾個優點：

1、高精度焊接：焊縫寬度可控制在0.1-0.3mm，熱影響區小，變形量＜0.1mm，滿足充氣柜的精密裝配需求。

2、復雜結構適應性：可焊接法蘭、加強筋、多腔體結構，支持內角焊、外角焊、搭接焊等多種形式的激光焊接。

3、高效生產：焊接速度可達6-12m/min，相比傳統焊接效率提升3-5倍，焊縫平整光滑無需后續打磨。

三維五軸充氣柜激光焊接設備顯著提升了充氣柜制造的可靠性和自動化水平，是充氣柜智能化生產的核心設備之一。
