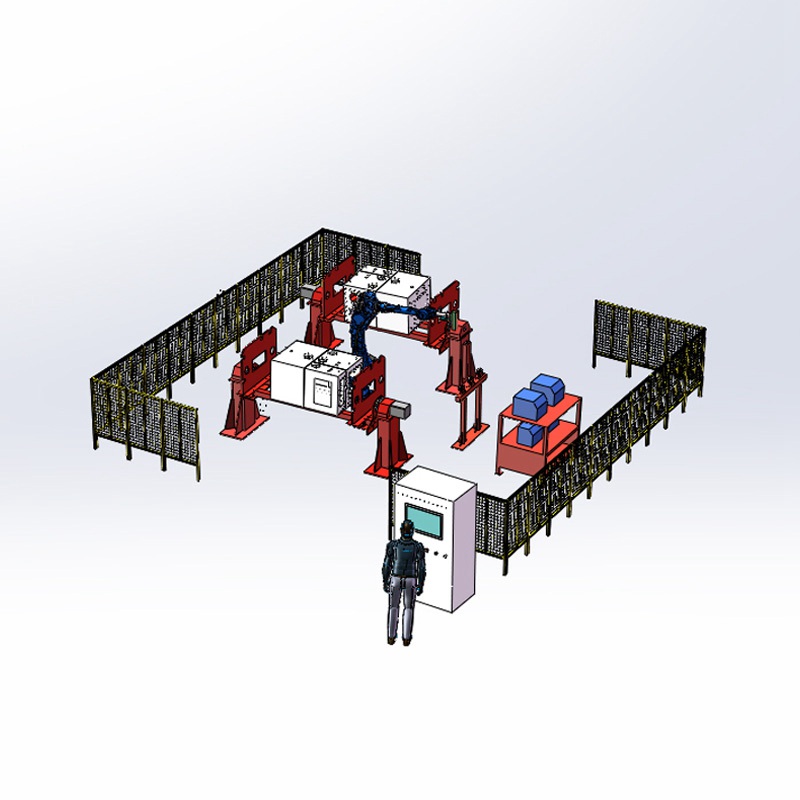

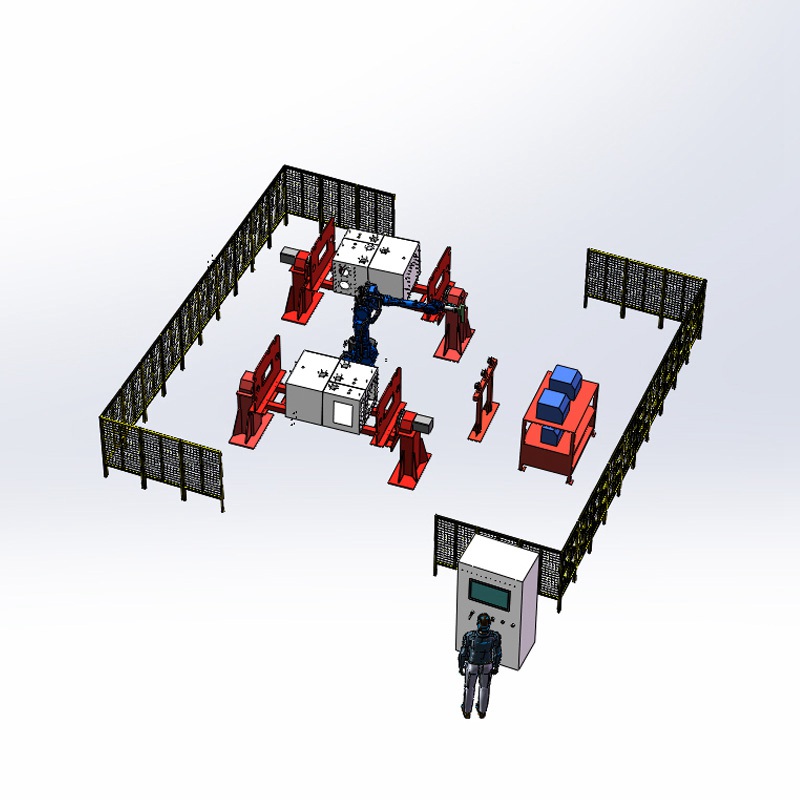

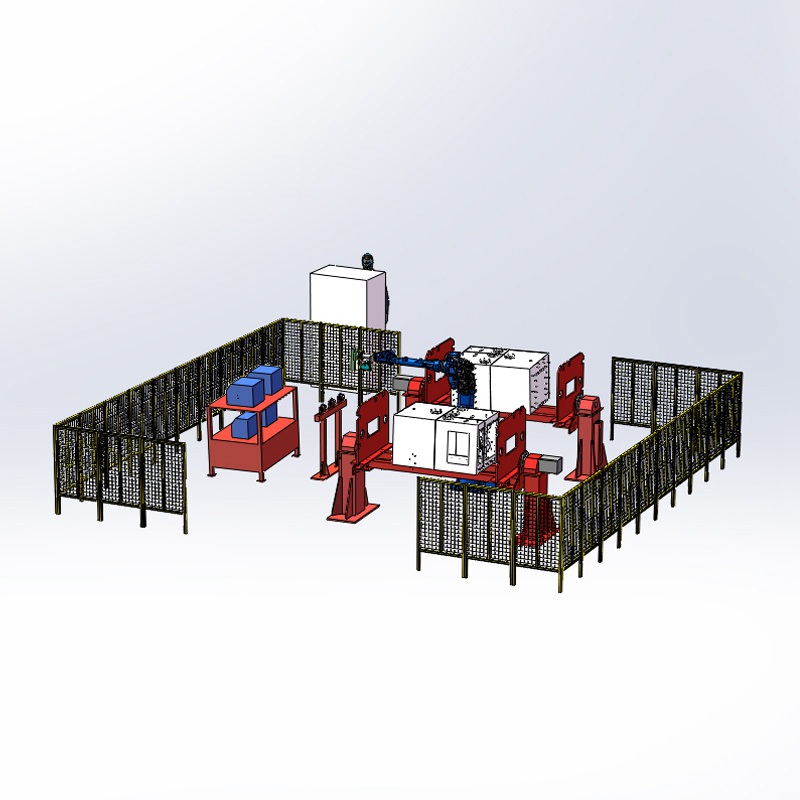

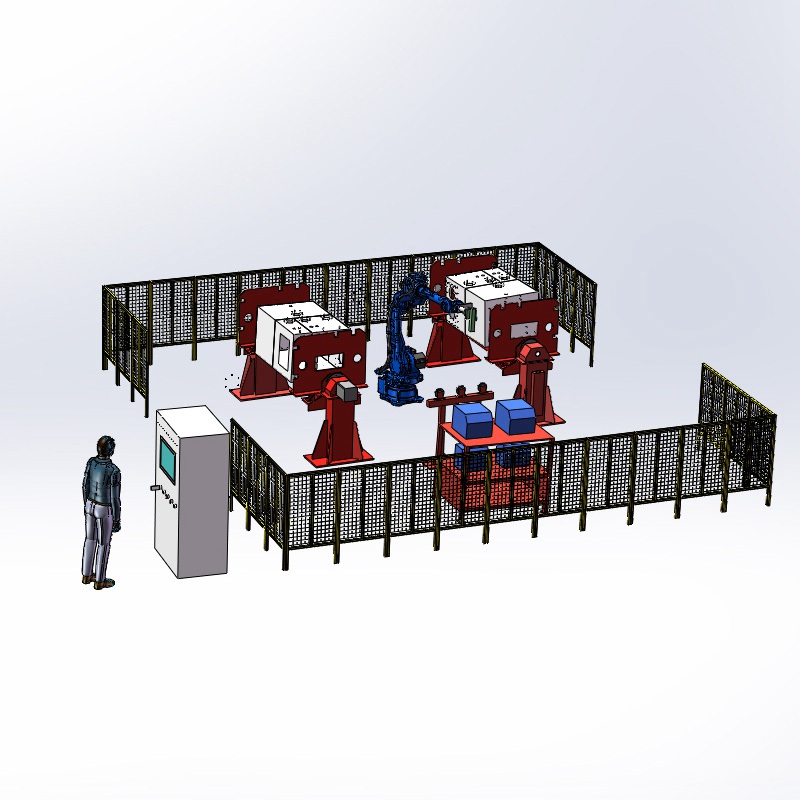

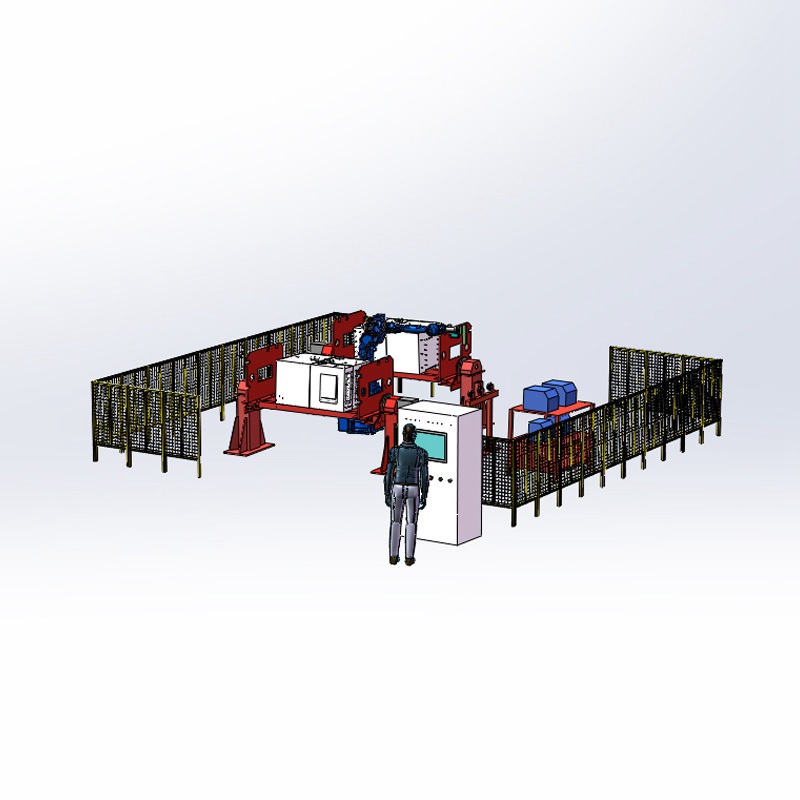

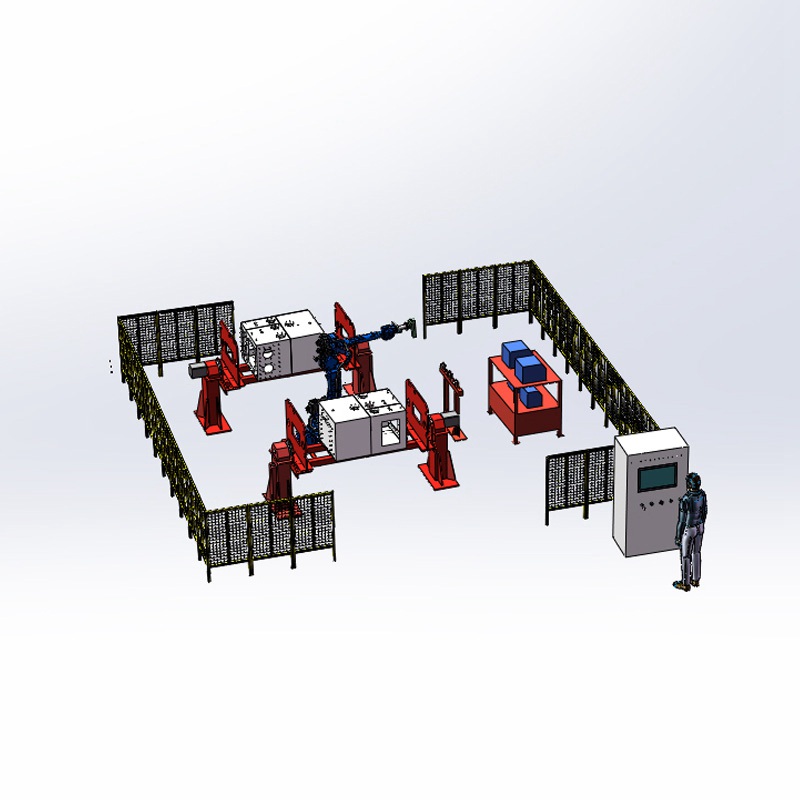

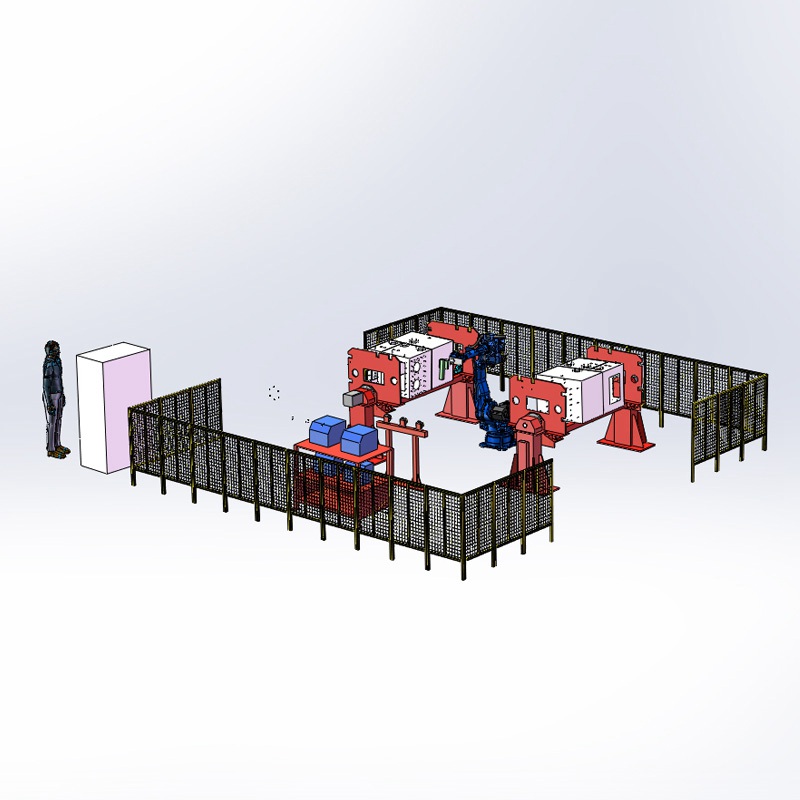

鐳爍光電充氣柜機器人螺柱激光焊接設備是一種結合自動化機器人技術與高精度激光焊接的先進設備，主要用于電力行業充氣柜的螺柱焊接。
一、充氣柜機器人螺柱焊接設備核心組成
激光發生器
提供高能量密度的激光束，常見光纖激光器功率在500W-3000W，可快速熔化金屬實現焊接。六軸工業機器人
采用ABB/KUKA等品牌機械人，重復定位精度達±0.05mm，靈活適應復雜焊接路徑。專用焊縫跟蹤系統
鐳爍光電的焊縫跟蹤系統可以監控焊縫焊接，并實時調用焊接參數。自動送料系統
振動盤或機械臂自動上料，每小時可完成800-1200個螺柱的連續供料。
二、充氣柜機器人螺柱焊接設備的工作流程
3D視覺定位充氣柜殼體焊點位置。
機器人精準移動至目標坐標。
激光束瞬間加熱熔化螺柱底部。
焊后自動檢測焊縫成形質量。
三、技術優勢對比
| 指標 | 傳統電弧焊 | 激光機器人焊接 |
|---|---|---|
| 焊接速度 | 3-5秒/焊點 | 0.8-1.5秒/焊點 |
| 熱影響區 | 2-3mm | <0.5mm |
| 位置精度 | ±0.5mm | ±0.1mm |
| 良品率 | 92%-95% | 99.5%以上 |
| 能耗 | 8-10kW·h/小時 | 4-6kW·h/小時 |
四、典型應用場景
40.5kV高壓充氣柜：法蘭面M8-M12接地螺柱焊接。
環網柜氣箱：絕緣子安裝柱的密集焊接。
復合材質焊接：不銹鋼螺柱與鍍鋅鋼板的異種金屬連接。
鐳爍光電充氣柜機器人螺柱焊接設備已在國內主流開關廠廣泛應用，單臺設備可替代6-8名熟練焊工。
